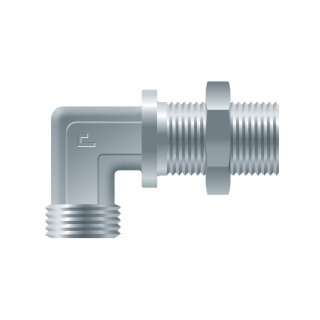

Winkelschottverschraubung ohne Muttern und Schneidringe WSV10L OMD

Winkelschottverschraubung ohne Muttern und Schneidringe WSV10L OMD

Winkelschottverschraubung ohne Muttern und Schneidringe WSV10L OMD

Winkelschottverschraubung ohne Muttern und Schneidringe WSV10L OMD

Winkelschottverschraubung ohne Muttern und Schneidringe WSV10L OMD

4,58 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stück (1,00 Stück)
1	4,58 € *
10	4,07 € *
50	3,56 € *

Winkelschottverschraubung / Hydraulikverschraubung ohne Muttern und Schneidringe WSV

Beschreibung

Winkelschottverschraubung WSV

Winkelschottverschraubung /Hydraulikverschraubung ohne Muttern und Schneidringe WSV

Werkstoff: Stahl, verzinkt

Anwendung: Zum Verbinden von zwei Schlauchleitungen.

Serie / Baureihe:

L = leicht
S = schwer

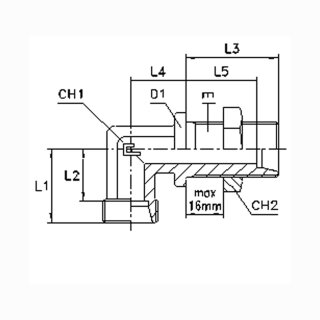

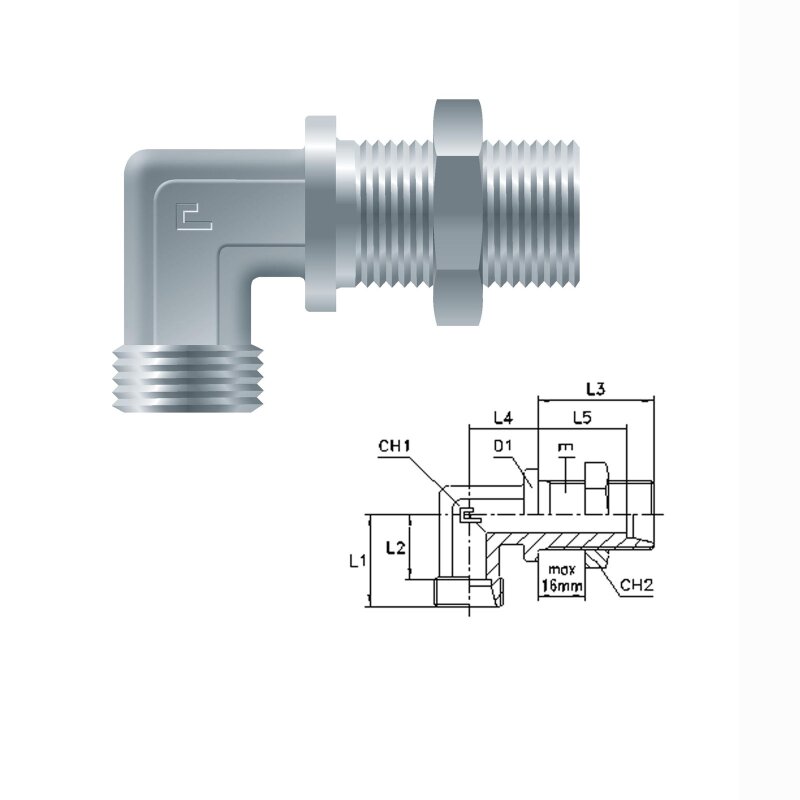

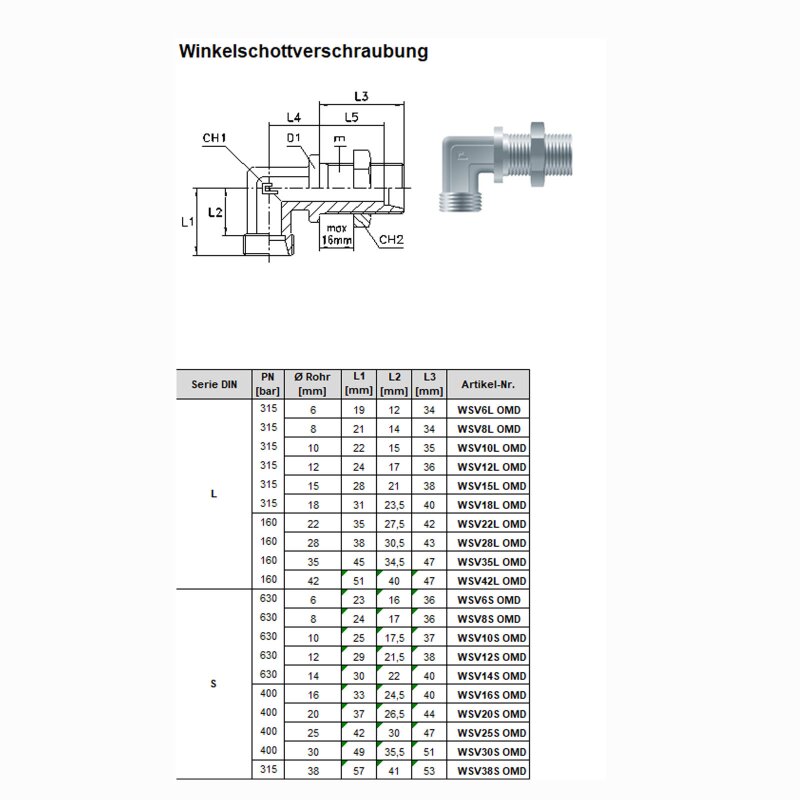

Detaillierte Daten Winkelschottverschraubung WSV

Serie DIN	Artikel-Nr.	PN [bar]	Rohr [mm]	Gewinde für Überwurfmutter	L1 [mm]	L2 [mm]	L3 [mm]
L	SV6L OMD	315	6	M 12 x 1,5	19	12	34
L	SV8L OMD	315	8	M 14 x 1,5	21	14	34
L	SV10L OMD	315	10	M 16 x 1,5	22	15	35
L	SV12L OMD	315	12	M 18 x 1,5	24	17	36
L	SV15L OMD	315	15	M 22 x 1,5	28	21	38
L	SV18L OMD	315	18	M 26 x 1,5	31	23,5	40
L	SV22L OMD	160	22	M 30 x 2	35	27,5	42
L	SV28L OMD	160	28	M 36 x 2	38	30,5	43
L	SV35L OMD	160	35	M 45 x 2	45	34,5	47
L	SV42L OMD	160	42	M 52 x 2	51	40	47
S	SV6S OMD	630	6	M 14 x 1,5	23	16	36
S	SV8S OMD	630	8	M 16 x 1,5	24	17	36
S	SV10S OMD	630	10	M 18 x 1,5	25	17,5	37
S	SV12S OMD	630	12	M 20 x 1,5	29	21,5	38
S	SV14S OMD	630	14	M 22 x 1,5	30	22	40
S	SV16S OMD	400	16	M 24 x 1,5	33	24,5	40
S	SV20S OMD	400	20	M 30 x 2	37	26,5	44
S	SV25S OMD	400	25	M 36 x 2	42	30	47
S	SV30S OMD	400	30	M 42 x 2	49	35,5	51
S	SV38S OMD	315	38	M 52 x 2	57	41	53

Hersteller:	Erkaflex
Kategorie:	Schneidring Rohrverschraubung
Artikelnummer:	WSV10L OMD
GTIN:	4251768501490
Bauform‍:	Gerade Verschraubungen
Anschlussart 1‍:	metrisch 24°
Anschlussart 2‍:	metrisch 24°
Verschraubungsart‍:	Rohrverschraubung Körper
Baureihe / Serie‍:	Winkel
Versandgewicht‍:	0,10 kg
Artikelgewicht‍:	0,10 kg
Inhalt‍:	1,00 Stück
