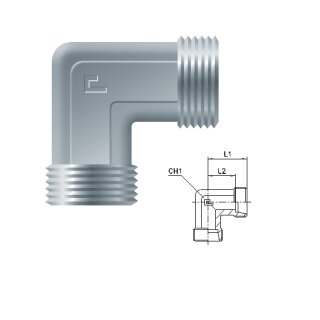

Winkelverschraubung ohne Muttern und Schneidringe W12L OMD

Winkelverschraubung ohne Muttern und Schneidringe W12L OMD

Winkelverschraubung ohne Muttern und Schneidringe W12L OMD

Winkelverschraubung ohne Muttern und Schneidringe W12L OMD

Winkelverschraubung ohne Muttern und Schneidringe W12L OMD

2,79 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stück (1,00 Stück)
1	2,79 € *
10	2,65 € *

Winkelverschraubung / Hydraulikverschraubung ohne Muttern und Schneidringe W

Beschreibung

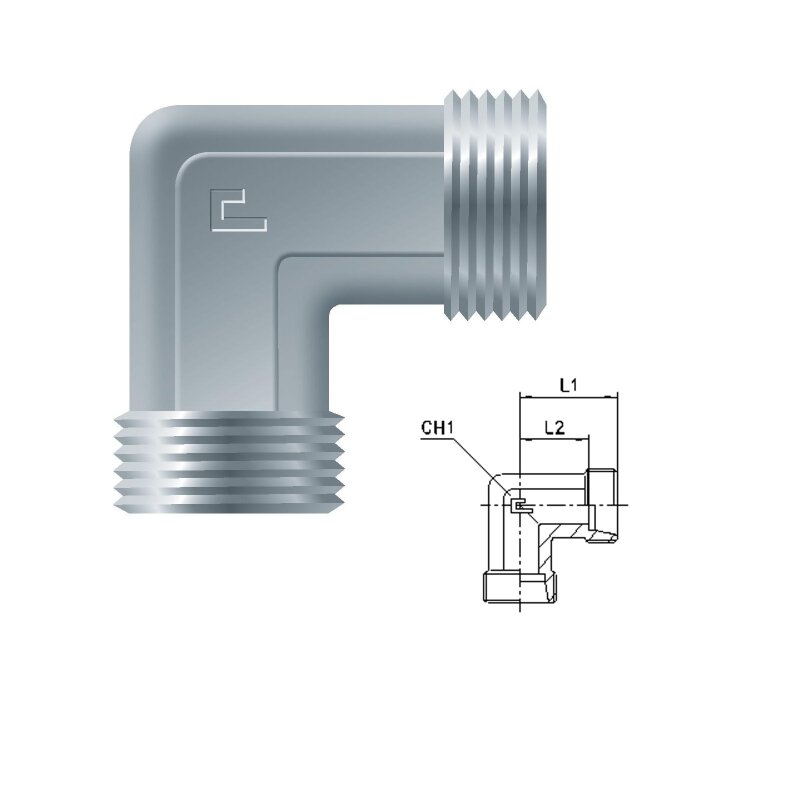

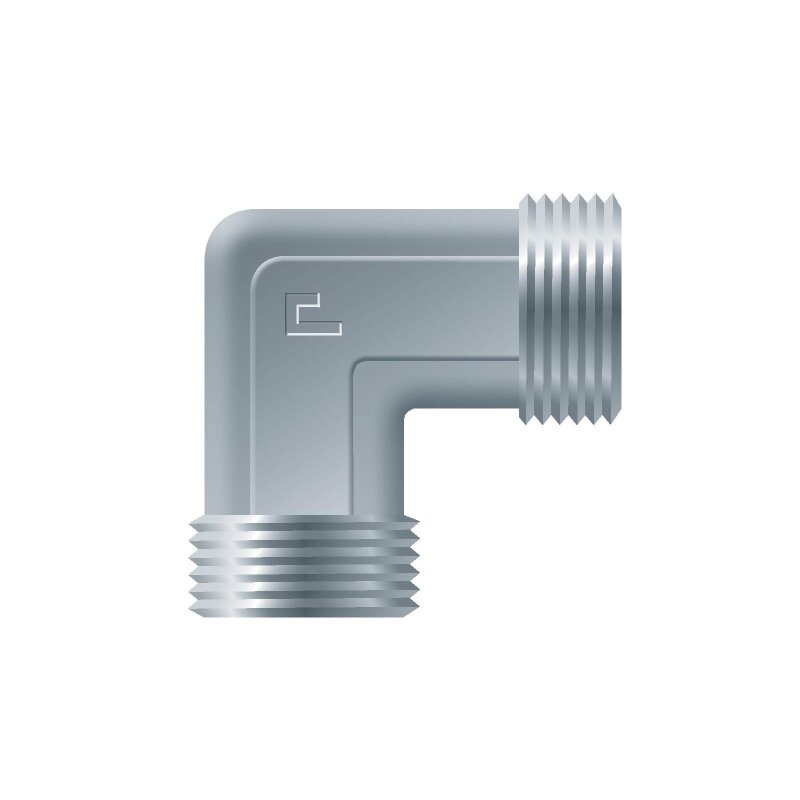

Winkelverschraubung W

Winkelverschraubung / Hydraulikverschraubung ohne Muttern und Schneidringe W

Werkstoff: Stahl, verzinkt

Anwendung: Zum Verbinden von zwei Schlauchleitungen.

Serie / Baureihe:

LL= sehr leicht
L = leicht
S = schwer

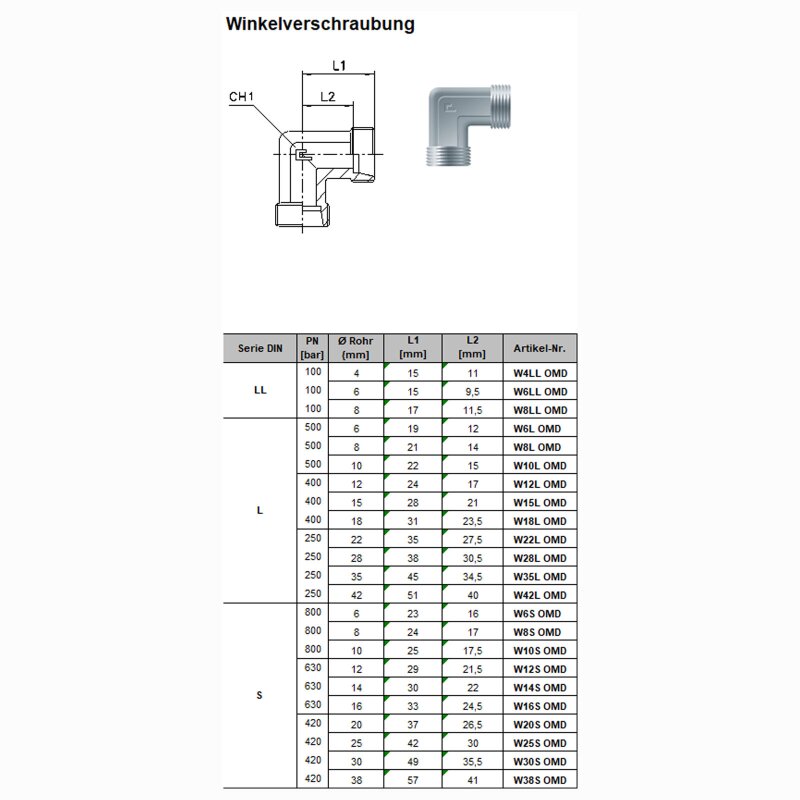

Detaillierte Daten Winkelverschraubung W

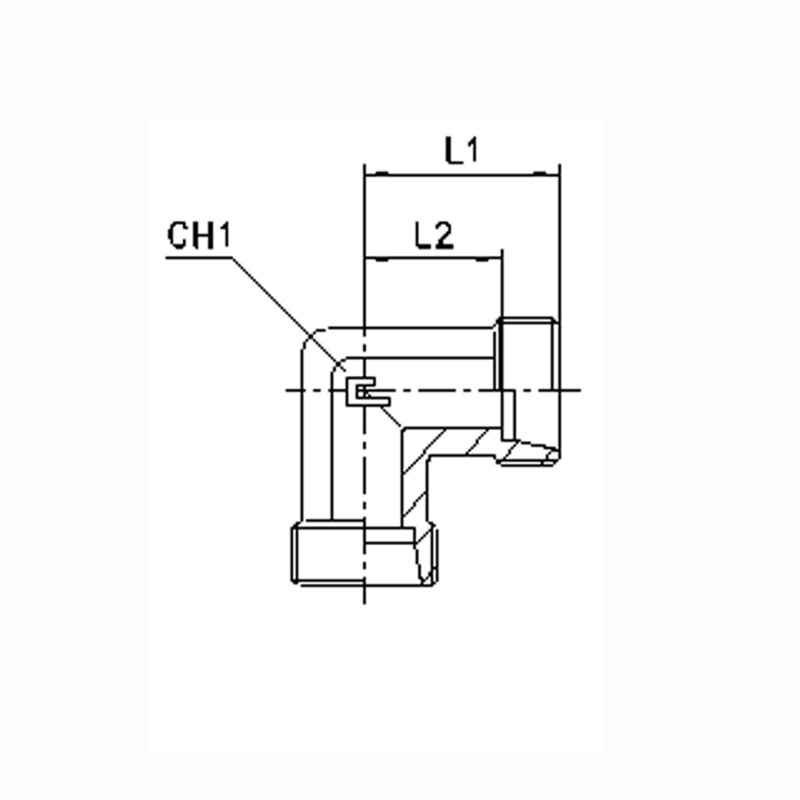

Serie DIN	Artikel-Nr.	PN [bar]	Rohr [mm]	Gewinde für Überwurfmutter	L1 [mm]	L2 [mm]
LL	W4LL OMD	100	4	M 8 x 1	15	11
LL	W6LL OMD	100	6	M 10 x 1	15	9,5
LL	W8LL OMD	100	8	M 12 x 1	17	11,5
L	W6L OMD	315	6	M 12 x 1,5	19	12
L	W8L OMD	315	8	M 14 x 1,5	21	14
L	W10L OMD	315	10	M 16 x 1,5	22	15
L	W12L OMD	315	12	M 18 x 1,5	24	17
L	W15L OMD	315	15	M 22 x 1,5	28	21
L	W18L OMD	315	18	M 26 x 1,5	31	23,5
L	W22L OMD	160	22	M 30 x 2	35	27,5
L	W28L OMD	160	28	M 36 x 2	38	30,5
L	W35L OMD	160	35	M 45 x 2	45	34,5
L	W42L OMD	160	42	M 52 x 2	51	40
S	W6S OMD	630	6	M 14 x 1,5	23	16
S	W8S OMD	630	8	M 16 x 1,5	24	17
S	W10S OMD	630	10	M 18 x 1,5	25	17,5
S	W12S OMD	630	12	M 20 x 1,5	29	21,5
S	W14S OMD	630	14	M 22 x 1,5	30	22
S	W16S OMD	400	16	M 24 x 1,5	33	24,5
S	W20S OMD	400	20	M 30 x 2	37	26,5
S	W25S OMD	400	25	M 36 x 2	42	30
S	W30S OMD	400	30	M 42 x 2	49	35,5
S	W38S OMD	315	38	M 38 x 2	57	41

Hersteller:	Erkaflex
Kategorie:	Schneidring Rohrverschraubung
Artikelnummer:	W12L OMD
GTIN:	4251768501711
Bauform‍:	Gerade Verschraubungen
Anschlussart 1‍:	metrisch 24°
Anschlussart 2‍:	metrisch 24°
Verschraubungsart‍:	Rohrverschraubung Körper
Baureihe / Serie‍:	Winkel
Versandgewicht‍:	0,04 kg
Artikelgewicht‍:	0,04 kg
Inhalt‍:	1,00 Stück
