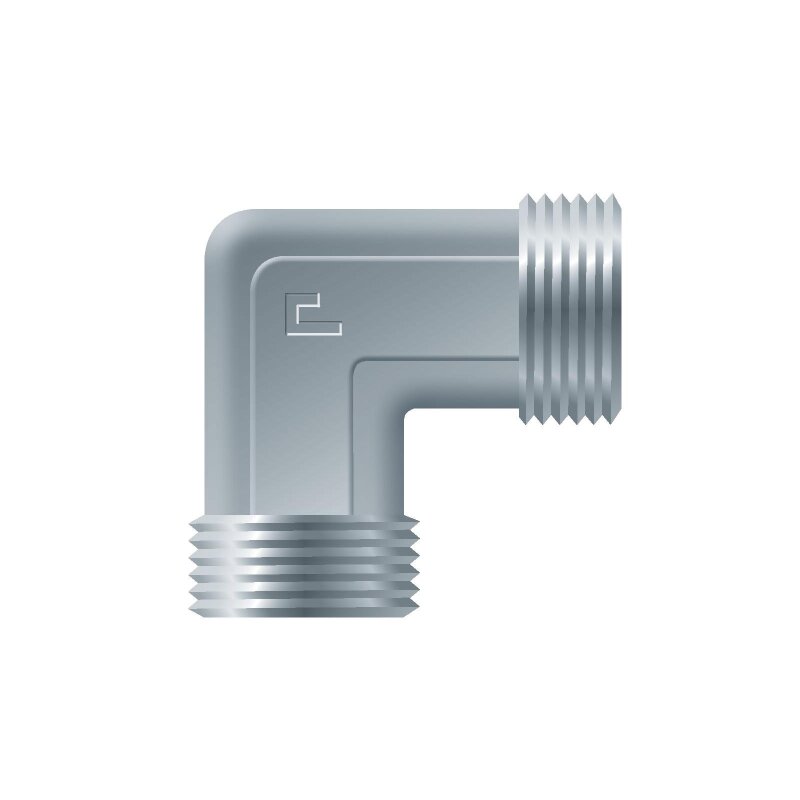

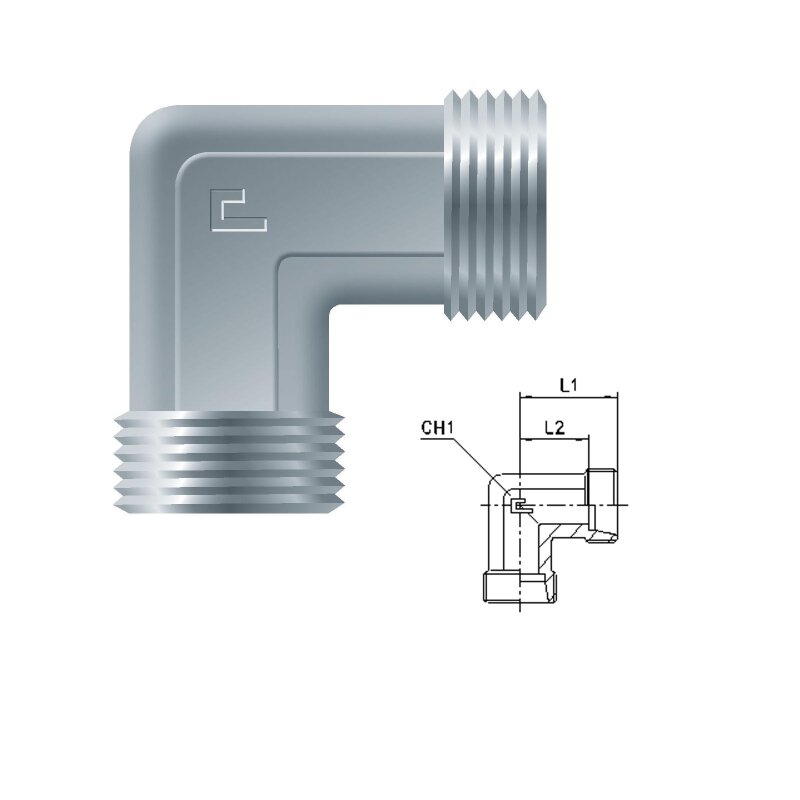

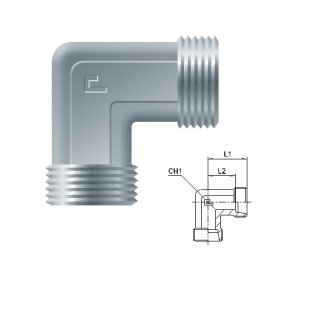

Winkelverschraubung W

ab	Stückpreis / Stück (1,00 Stück)
1	3,59 € *
10	3,37 € *

Beschreibung

Winkelverschraubung / Hydraulikverschraubung ohne Muttern und Schneidringe W

Werkstoff: Stahl, verzinkt

Anwendung: Zum Verbinden von zwei Schlauchleitungen.

Serie / Baureihe:

LL= sehr leicht
L = leicht
S = schwer

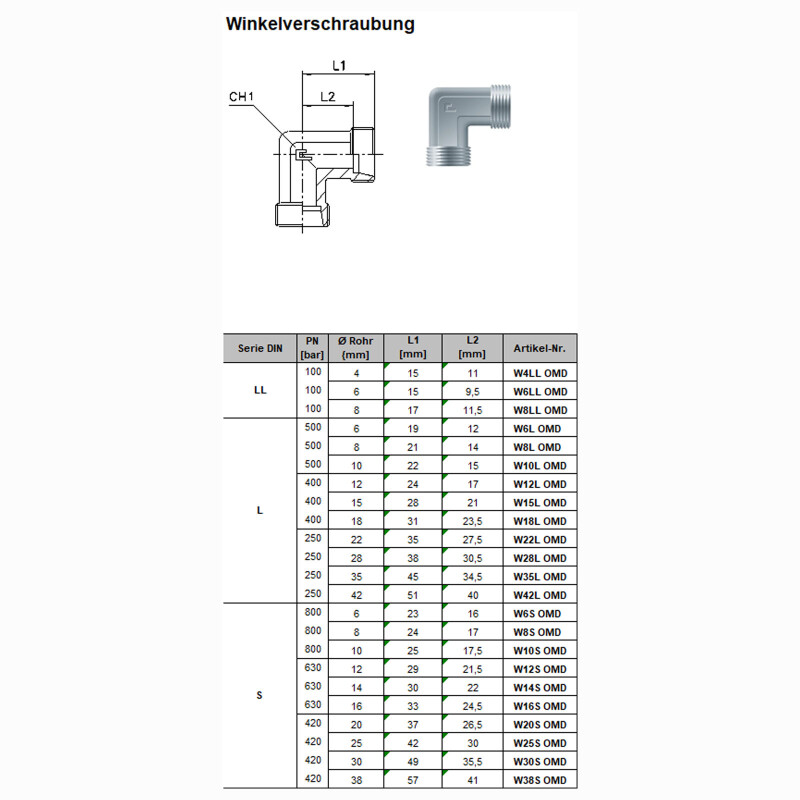

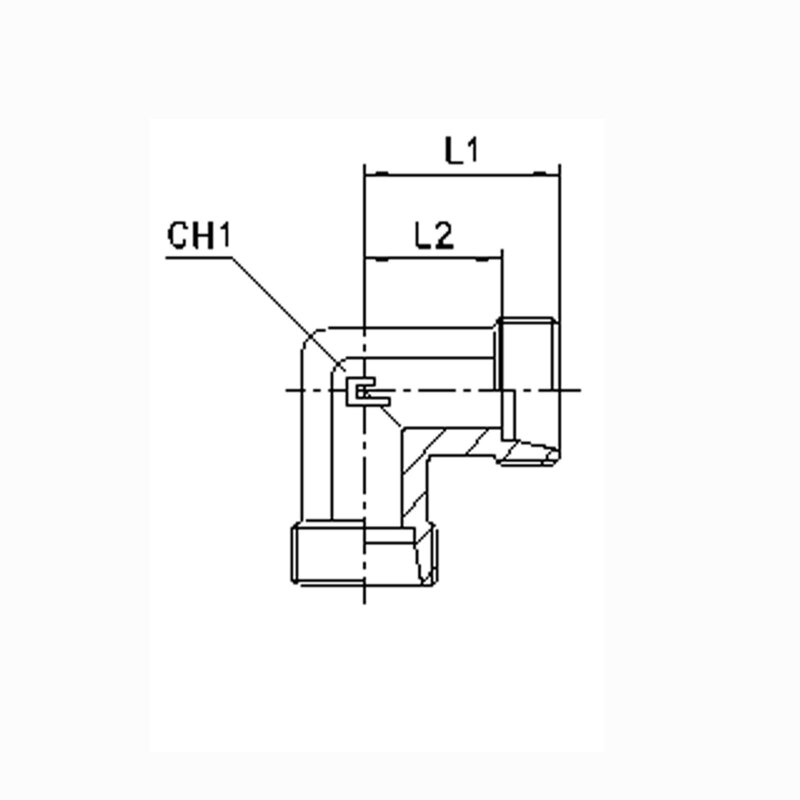

Detaillierte Daten Winkelverschraubung W

Serie DIN	Artikel-Nr.	PN [bar]	Rohr [mm]	Gewinde für Überwurfmutter	L1 [mm]	L2 [mm]
LL	W4LL OMD	100	4	M 8 x 1	15	11
LL	W6LL OMD	100	6	M 10 x 1	15	9,5
LL	W8LL OMD	100	8	M 12 x 1	17	11,5
L	W6L OMD	315	6	M 12 x 1,5	19	12
L	W8L OMD	315	8	M 14 x 1,5	21	14
L	W10L OMD	315	10	M 16 x 1,5	22	15
L	W12L OMD	315	12	M 18 x 1,5	24	17
L	W15L OMD	315	15	M 22 x 1,5	28	21
L	W18L OMD	315	18	M 26 x 1,5	31	23,5
L	W22L OMD	160	22	M 30 x 2	35	27,5
L	W28L OMD	160	28	M 36 x 2	38	30,5
L	W35L OMD	160	35	M 45 x 2	45	34,5
L	W42L OMD	160	42	M 52 x 2	51	40
S	W6S OMD	630	6	M 14 x 1,5	23	16
S	W8S OMD	630	8	M 16 x 1,5	24	17
S	W10S OMD	630	10	M 18 x 1,5	25	17,5
S	W12S OMD	630	12	M 20 x 1,5	29	21,5
S	W14S OMD	630	14	M 22 x 1,5	30	22
S	W16S OMD	400	16	M 24 x 1,5	33	24,5
S	W20S OMD	400	20	M 30 x 2	37	26,5
S	W25S OMD	400	25	M 36 x 2	42	30
S	W30S OMD	400	30	M 42 x 2	49	35,5
S	W38S OMD	315	38	M 38 x 2	57	41

Angaben zur Produktsicherheit

Herstellerinformationen:

Butwillis - Hydraulik GmbH
Hanns-Martin-Schleyer Straße 12
Nordrhein-Westfalen
Mönchengladbach, Deutschland, 41199
info@schlauch24.de
https://www.erkaflex.de/

Hersteller:	Erkaflex
Kategorie:	Schneidring Rohrverschraubung
Artikelnummer:	W15L OMD
GTIN:	4251768501742
Bauform‍:	Gerade Verschraubungen
Anschlussart 1‍:	metrisch 24°
Anschlussart 2‍:	metrisch 24°
Verschraubungsart‍:	Rohrverschraubung Körper
Baureihe / Serie‍:	Winkel
Versandgewicht‍:	0,08 kg
Artikelgewicht‍:	0,08 kg
Inhalt‍:	1,00 Stück
