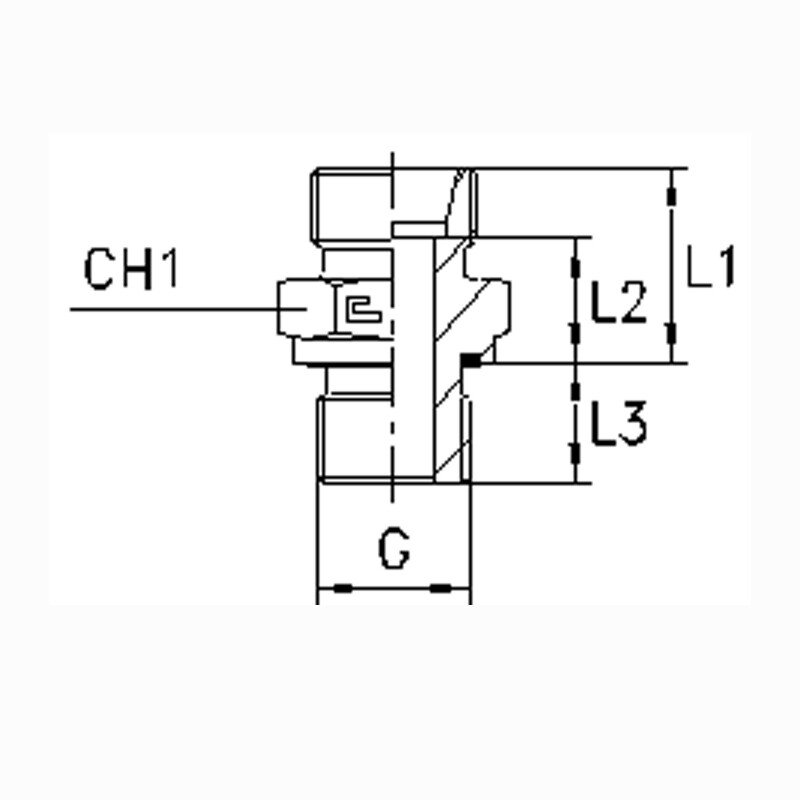

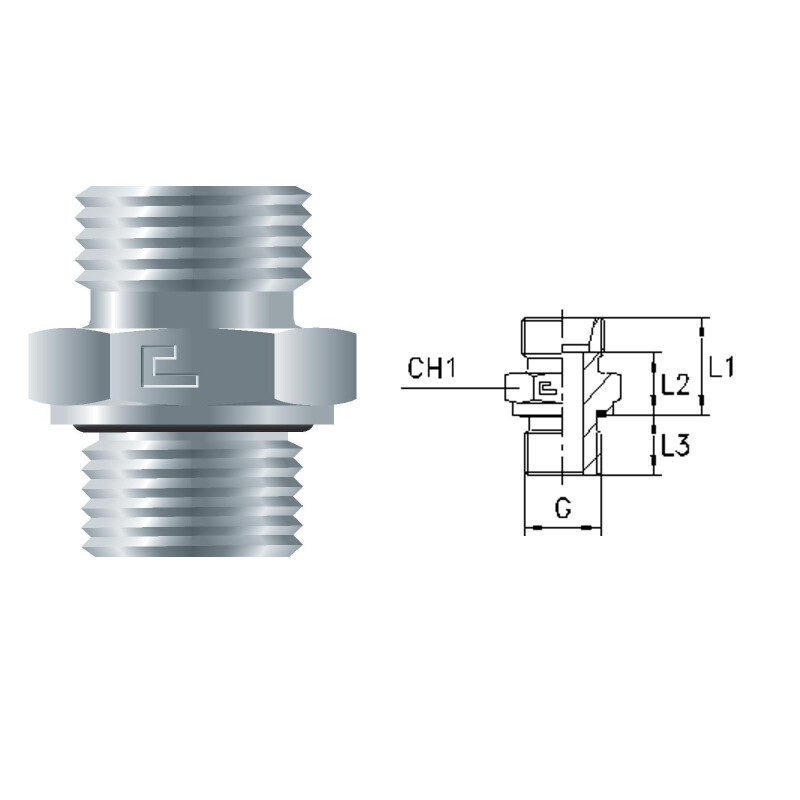

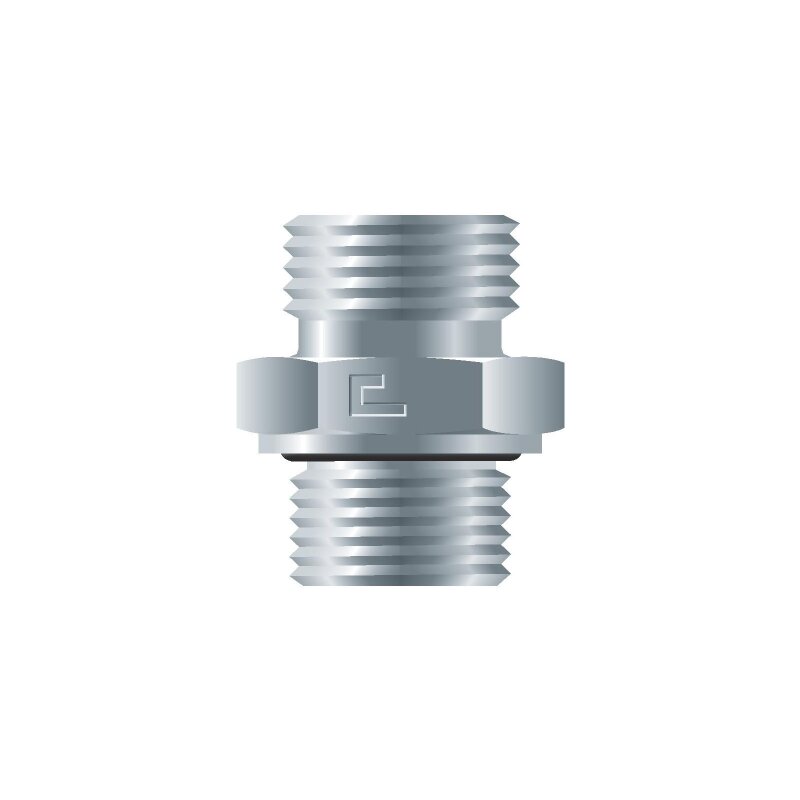

Zöllige Einschraubverschraubung mit Weichdichtung GE8SR1/4-ED OMD

1,19 €

inkl. 19% USt. , zzgl.

Zöllige Einschraubverschraubung mit Weichdichtung ohne Mutter und Schneidring

Werkstoff: Stahl, verzinkt

Anwendung: Zum Verbinden von zwei Schlauchleitungen mit Schneidringverschraubungen.

Serie / Baureihe: LL= sehr leicht

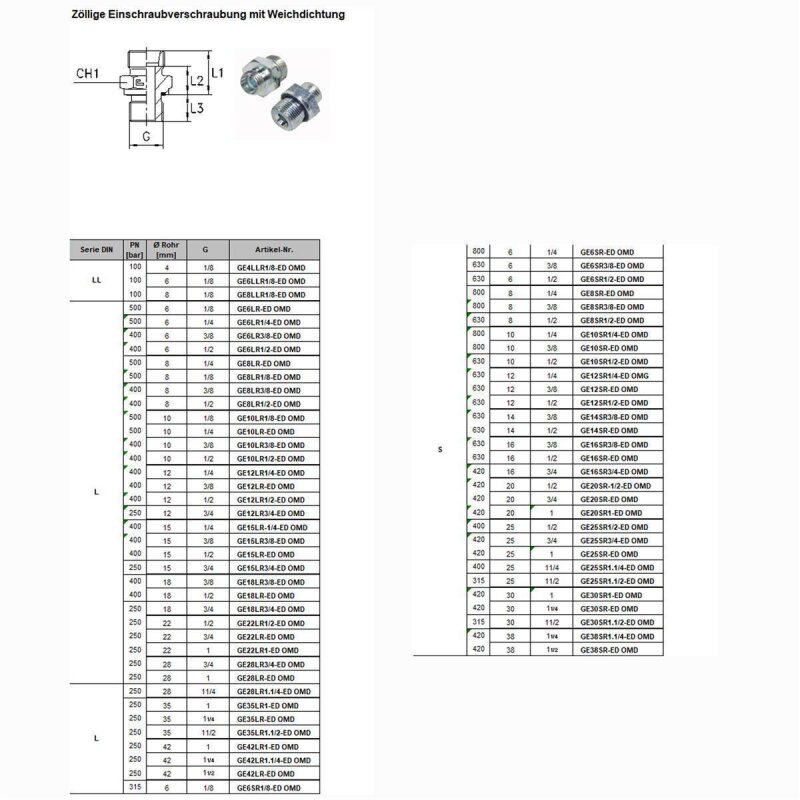

Serie DIN	Artikel-Nr.	PN [bar]	Rohr [mm]	Gewinde der Überwurfmutter M	Einschraubgewinde Zöllig G [Zoll]
LL	GE4LLR1/8-ED OMD	100	4	M 8 x 1	1/8
LL	GE6LLR1/8-ED OMD	100	6	M 10 x 1	1/8
LL	GE8LLR1/8-ED OMD	100	8	M 12 x 1	1/8

Serie / Baureihe: L= leicht

Serie DIN	Artikel-Nr.	PN [bar]	Rohr [mm]	Gewinde der Überwurfmutter M	Einschraubgewinde Zöllig G [Zoll]
L	GE6LR1/8-ED OMD	315	6	M 12 x 1,5	1/8
L	GE6LR1/4-ED OMD	315	6	M 12 x 1,5	1/4
L	GE6LR3/8-ED OMD	315	6	M 12 x 1,5	3/8
L	GE6LR1/2-ED OMD	315	6	M 12 x 1,5	1/2
L	GE8LR1/4-ED OMD	315	8	M 14 x 1,5	1/4
L	GE8LR1/8-ED OMD	315	8	M 14 x 1,5	1/8
L	GE8LR3/8-ED OMD	315	8	M 14 x 1,5	3/8
L	GE8LR1/2-ED OMD	315	8	M 14 x 1,5	1/2
L	GE10LR1/8-ED OMD	315	10	M 16 x 1,5	1/8
L	GE10LR1/4-ED OMD	315	10	M 16 x 1,5	1/4
L	GE10LR3/8-ED OMD	315	10	M 16 x 1,5	3/8
L	GE10LR1/2-ED OMD	315	10	M 16 x 1,5	1/2
L	GE12LR1/4-ED OMD	315	12	M 18 x 1,5	1/4
L	GE12LR3/8-ED OMD	315	12	M 18 x 1,5	3/8
L	GE12LR1/2-ED OMD	315	12	M 18 x 1,5	1/2
L	GE12LR3/4-ED OMD	315	12	M 18 x 1,5	3/4
L	GE15LR1/4-ED OMD	315	15	M 22 x 1,5	1/4
L	GE15LR3/8-ED OMD	315	15	M 22 x 1,5	3/8
L	GE15LR1/2-ED OMD	315	15	M 22 x 1,5	1/2
L	GE15LR3/4-ED OMD	315	15	M 22 x 1,5	3/4
L	GE18LR3/8-ED OMD	315	18	M 26 x 1,5	3/8
L	GE18LR1/2-ED OMD	315	18	M 26 x 1,5	1/2
L	GE18LR3/4-ED OMD	315	18	M 26 x 1,5	3/4
L	GE22LR1/2-ED OMD	160	22	M 30 x 2	1/2
L	GE22LR3/4-ED OMD	160	22	M 30 x 2	3/4
L	GE22LR1-ED OMD	160	22	M 30 x 2	1
L	GE28LR3/4-ED OMD	160	28	M 36 x 2	3/4
L	GE28LR1-ED OMD	160	28	M 36 x 2	1
L	GE28LR1.1/4-ED OMD	160	28	M 36 x 2	1 1/4
L	GE35LR1-ED OMD	160	35	M 45 x 2	1
L	GE35LR1.1/4-ED OMD	160	35	M 45 x 2	1 1/4
L	GE35LR1.1/2-ED OMD	160	35	M 45 x 2	1 1/2
L	GE42LR1-ED OMD	160	42	M 52 x 2	1
L	GE42LR1.1/4-ED OMD	160	42	M 52 x 2	1 1/4
L	GE42LR1.1/2-ED OMD	160	42	M 52 x 2	1 1/2

Serie / Baureihe: S = schwer

Serie DIN	Artikel-Nr.	PN [bar]	Rohr [mm]	Gewinde der Überwurfmutter M	Einschraubgewinde Zöllig G [Zoll]
S	GE6SR1/8-ED OMD	630	6	M 14 x 1,5	1/8
S	GE6SR1/4-ED OMD	630	6	M 14 x 1,5	1/4
S	GE6SR3/8-ED OMD	630	6	M 14 x 1,5	3/8
S	GE6SR1/2-ED OMD	630	6	M 14 x 1,5	1/2
S	GE8SR1/4-ED OMD	630	8	M 16 x 1,5	1/4
S	GE8SR3/8-ED OMD	630	8	M 16 x 1,5	3/8
S	GE8SR1/2-ED OMD	630	8	M 16 x 1,5	1/2
S	GE10SR1/4-ED OMD	630	10	M 18 x 1,5	1/4
S	GE10SR3/8-ED OMD	630	10	M 18 x 1,5	3/8
S	GE10SR1/2-ED OMD	630	10	M 18 x 1,5	1/2
S	GE12SR1/4-ED OMD	630	12	M 20 x 1,5	1/4
S	GE12SR3/8-ED OMD	630	12	M 20 x 1,5	3/8
S	GE12SR1/2-ED OMD	630	12	M 20 x 1,5	1/2
S	GE14SR3/8-ED OMD	630	14	M 22 x 1,5	3/8
S	GE14SR1/2-ED OMD	630	14	M 22 x 1,5	1/2
S	GE16SR3/8-ED OMD	400	16	M 24 x 1,5	3/8
S	GE16SR1/2-ED OMD	400	16	M 24 x 1,5	1/2
S	GE16SR3/4-ED OMD	400	16	M 24 x 1,5	3/4
S	GE20SR1/2-ED OMD	400	20	M 30 x 2	1/2
S	GE20SR3/4-ED OMD	400	20	M 30 x 2	3/4
S	GE20SR1-ED OMD	400	20	M 30 x 2	1
S	GE25SR1/2-ED OMD	400	25	M 36 x 2	1/2
S	GE25SR3/4-ED OMD	400	25	M 36 x 2	3/4
S	GE25SR1-ED OMD	400	25	M 36 x 2	1
S	GE25SR1.1/4-ED OMD	400	25	M 36 x 2	1 1/4
S	GE25SR1.1/2-ED OMD	400	25	M 36 x 2	1 1/2
S	GE30SR1-ED OMD	400	30	M 42 x 2	1
S	GE30SR1.1/4-ED OMD	400	30	M 42 x 2	1 1/4
S	GE38SR1.1/2-ED OMD	400	30	M 42 x 2	1 1/2
S	GE38SR1.1/4-ED OMD	315	38	M 52 x 2	1 1/4
S	GE38SR1.1/2-ED OMD	315	38	M 52 x 2	1 1/2

Hersteller:	Erkaflex
Kategorie:	Schneidring Rohrverschraubung
Artikelnummer:	GE8SR1/4-ED OMD
GTIN:	4251768502824
Bauform‍:	Gerade Verschraubungen
Anschlussart 1‍:	metrisch 24°
Anschlussart 2‍:	metrisch 24°
Verschraubungsart‍:	Rohrverschraubung Körper
Baureihe / Serie‍:	Winkel
Versandgewicht‍:	0,10 kg
Artikelgewicht‍:	0,10 kg
Inhalt‍:	1,00 Stück
