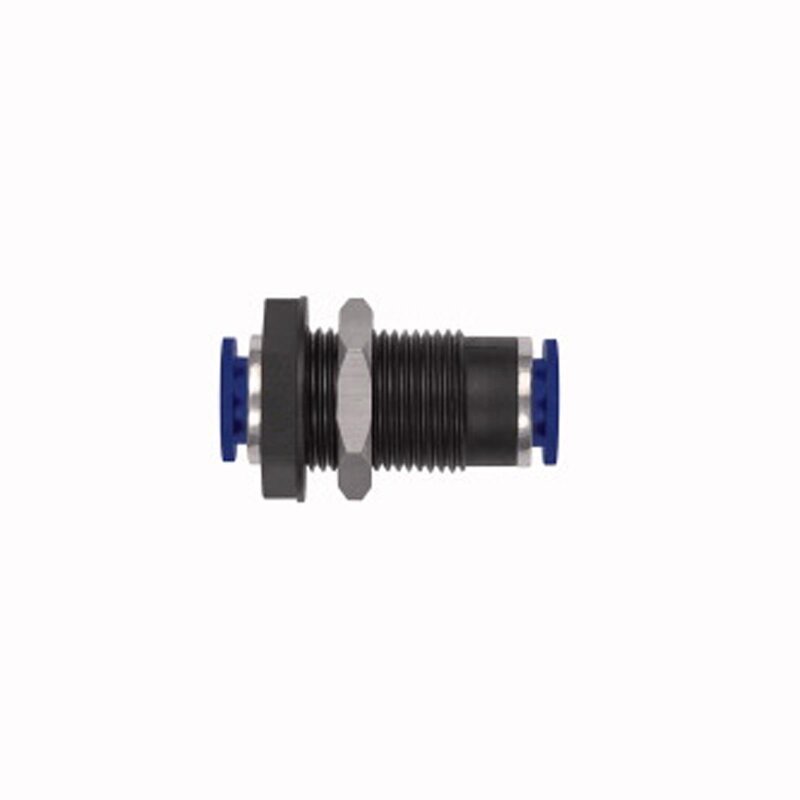

Schott-Steckverbindung aus Kunststoff Blaue Serie
Die Schnellsteckverbinder aus der Blauen Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.

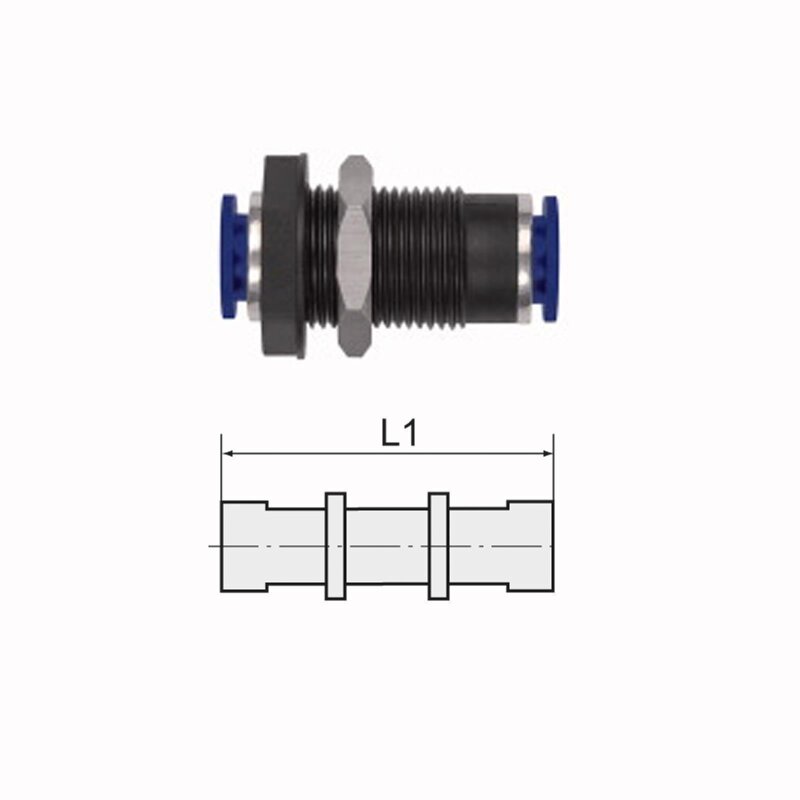

Detaillierte Daten gerade Schott-Steckverbindung aus Kunststoff Blaue Serie
| Arbeitsdruck max. | 15 bar |
| Temperaturbereich | -20 °C bis 80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Kunststoff |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Schakttafelgewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
SW
mm |
|
M12 x 1,0
|
4
|
15
|
32,0
|
14
|
|
M14 x 1,25
|
6
|
15
|
33,0
|
17
|
|
M16 x 1,5
|
8
|
15
|
37,5
|
19
|
|
M20 x 1,5
|
10
|
15
|
45,0
|
24
|
|
M24 x 2,0
|
12
|
15
|
47,0
|
27
|
| Hersteller: | Erkaflex |
| Kategorie: | Pneumatikverbinder - Blaue Serie |
| Artikelnummer: | BS-GSSVK |
