Pressnippel DKL MSF - Dichtkegel mit Überwurfmutter - leichte Reihe

ab 1,60 €
inkl. 19% USt. , zzgl. Versand
ab Stückpreis / Stück (1,00 Stück)
1 2,39 € *
10 2,18 € *
25 1,81 € *
50 1,60 € *

Pressnippel DKL MSF - Dichtkegel mit Überwurfmutter - leichte Reihe

  • Nennweite | Anschluss T

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

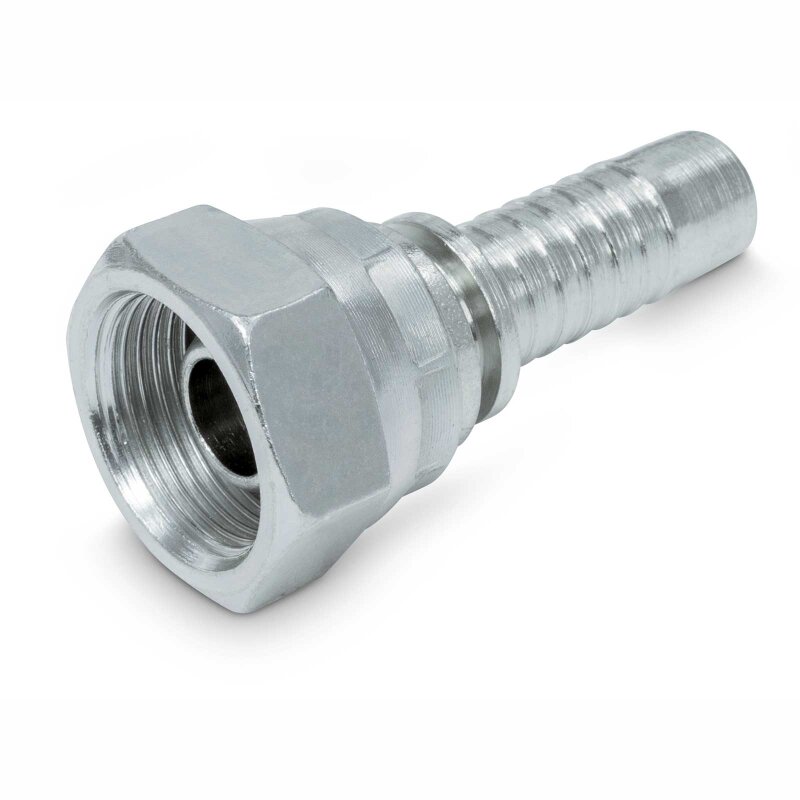

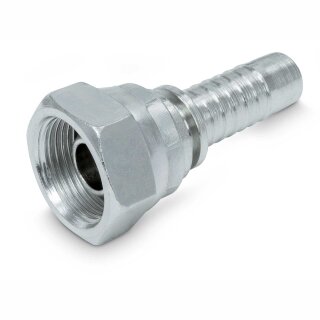

Pressnippel DKL MSF

Dichtkegel mit Überwurfmutter, leichte Reihe

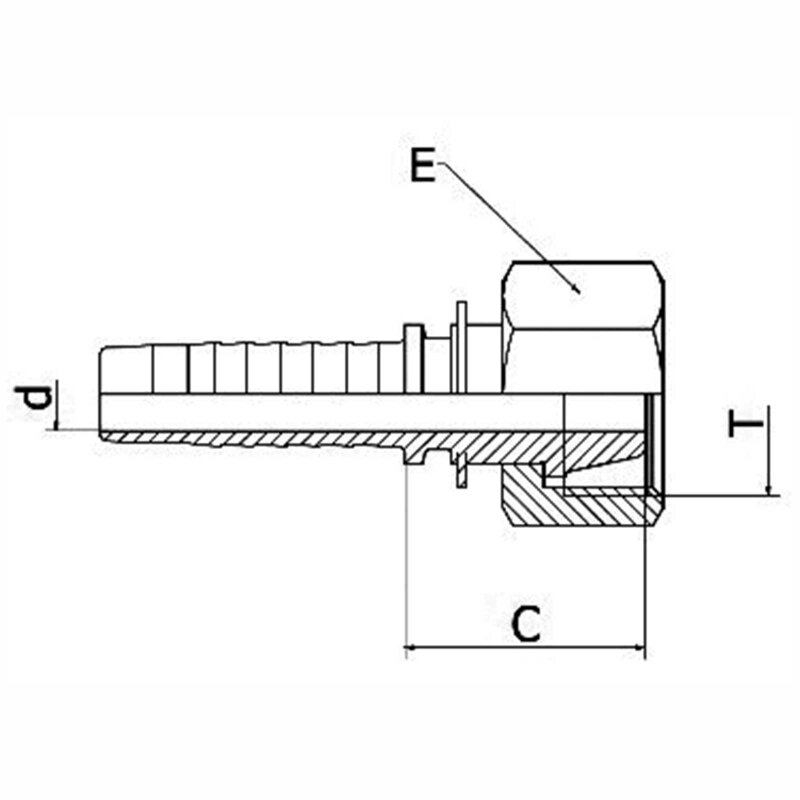

Technische Daten:

d: 4,0 - 12,0 mm
E: 17 - 32 mm
L: 44,0 - 58,5 mm


Material: Automatenstahl
Oberfläche: CrIII



Nennweite
(mm)
 Größe

 Zoll

 Anschluss T
Abzugsmaß C
(mm)
d
(mm)
E
(mm)
L
(mm)
VE
6 04 1/4"1/4" M14x1,5 19,0 4,0 17 44,0 5
6 04 1/4" M16x1,5 19,0 4,0 19 44,0 5
8 05 5/16" M16x1,5 19,0 5,5 22 46,5 5
8 05 5/16" M18x1,5 21,0 5,5 22 48,5 5
10 06 3/8" M18x1,5 21,0 7,0 22 50,5 5
10 06 3/8" M22x1,5 22,0 7,0 27 51,5 5
12 08 1/2" M22x1,5 22,0 9,5 27 53,5 5
16 10 5/8" M26x1,5 24,0 12,0 32 58,5 5

Standardnennweiten in Fettdruck

Datenblatt ValCon Pressnippel DKL MSF

PDF
Datenblatt ValCon Pressnippel DKL MSF

Pressmaßtabelle für ValCon Schlauchleitungen

PDF
Pressmaßtabelle für ValCon Schlauchleitungen
Hersteller: ValCon Quality Hydraulics
Kategorie: Schlaucharmaturen
Artikelnummer: PN-DKL-VCMSF
Versandgewicht‍: 0,03 kg
Artikelgewicht‍: 0,03 kg
Inhalt‍: 1,00 Stück
