Pressnippel DKL 90° MSF 90° - Dichtkegel mit Überwurfmutter - leichte Reihe

ab 1,60 €
inkl. 19% USt. , zzgl. Versand
ab Stückpreis / Stück (1,00 Stück)
1 2,39 € *
10 2,18 € *
25 1,81 € *
50 1,60 € *

Pressnippel DKL 90° MSF 90° - Dichtkegel mit Überwurfmutter - leichte Reihe

  • Nennweite | Anschluss T

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

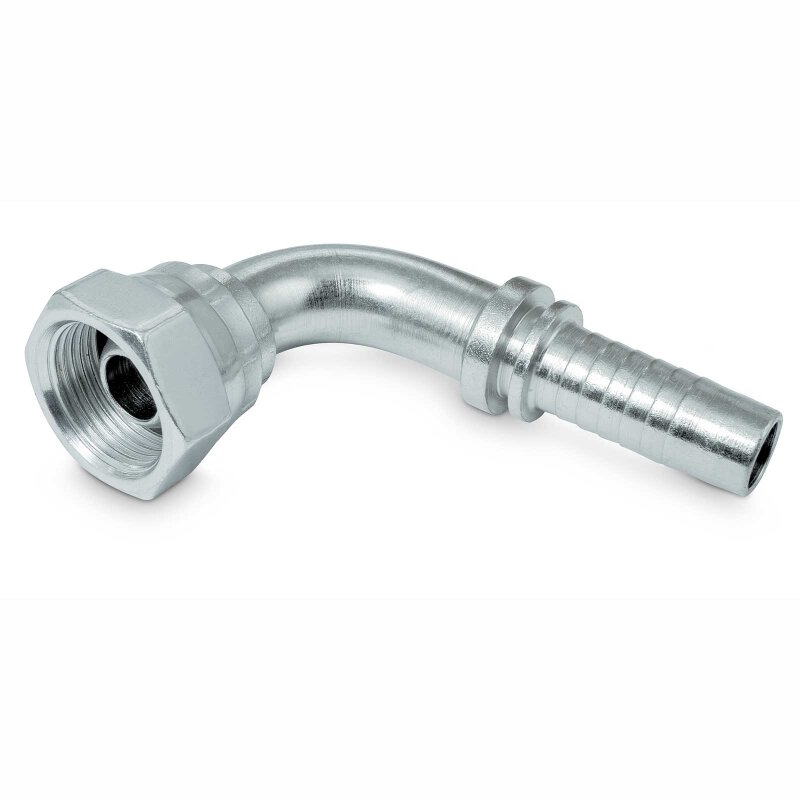

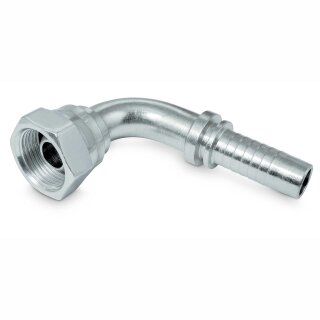

Pressnippel DKL 90° MSF 90°

Dichtkegel mit Überwurfmutter, leichte Reihe

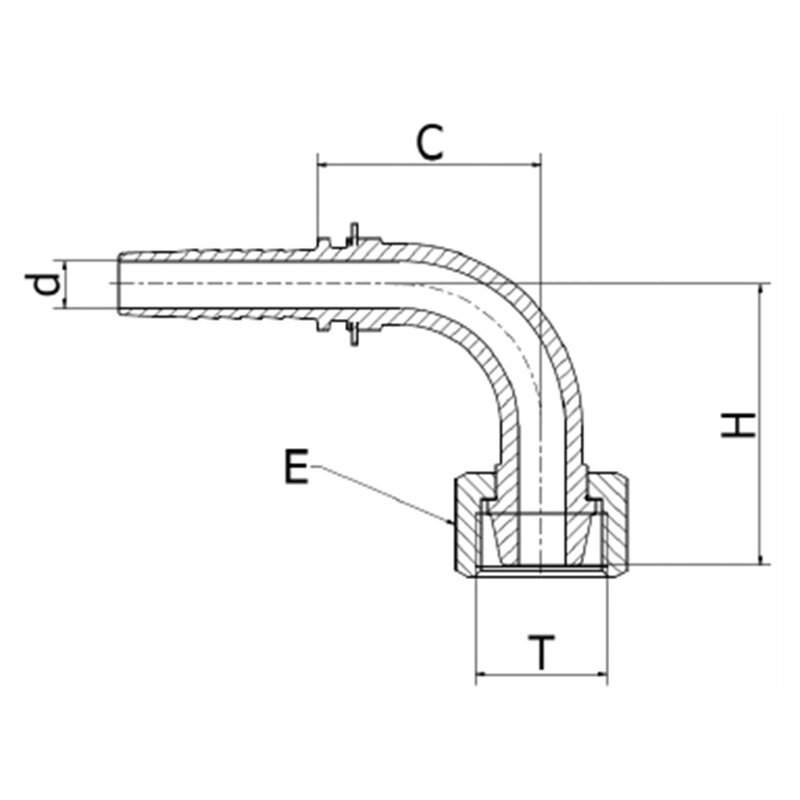

Technische Daten:

d: 4,0 - 12,0 mm
E: 19 - 32 mm
H: 29,0 - 42,0 mm
L: 53,5 - 80,5 mm


Material: Automatenstahl
Oberfläche: CrIII



Nennweite
(mm)
 Größe

 Zoll

 Anschluss T
Abzugsmaß C
(mm)
d
(mm)
E
(mm)
H
(mm)
L
(mm)
VE
6 04 1/4"1/4" M14x1,5 25,5 4,0 19 29,0 53,5 5
8 05 5/16" M16x1,5 32,0 5,5 19 32,0 59,5 5
10 06 3/8" M18x1,5 33,0 7,0 24 34,0 62,5 5
12 08 1/2" M22x1,5 43,0 9,5 27 51,5 74,5 5
16 10 5/8" M26x1,5 46,0 12,0 32 42,0 80,5 5

Standardnennweiten in Fettdruck

Datenblatt ValCon Pressnippel DKL 90° MSF 90°

PDF
Datenblatt ValCon Pressnippel DKL 90° MSF 90°

Pressmaßtabelle für ValCon Schlauchleitungen

PDF
Pressmaßtabelle für ValCon Schlauchleitungen
Hersteller: ValCon Quality Hydraulics
Kategorie: Schlaucharmaturen
Artikelnummer: PN-DKL-VCMSF-90S
Versandgewicht‍: 0,04 kg
Artikelgewicht‍: 0,04 kg
Inhalt‍: 1,00 Stück
