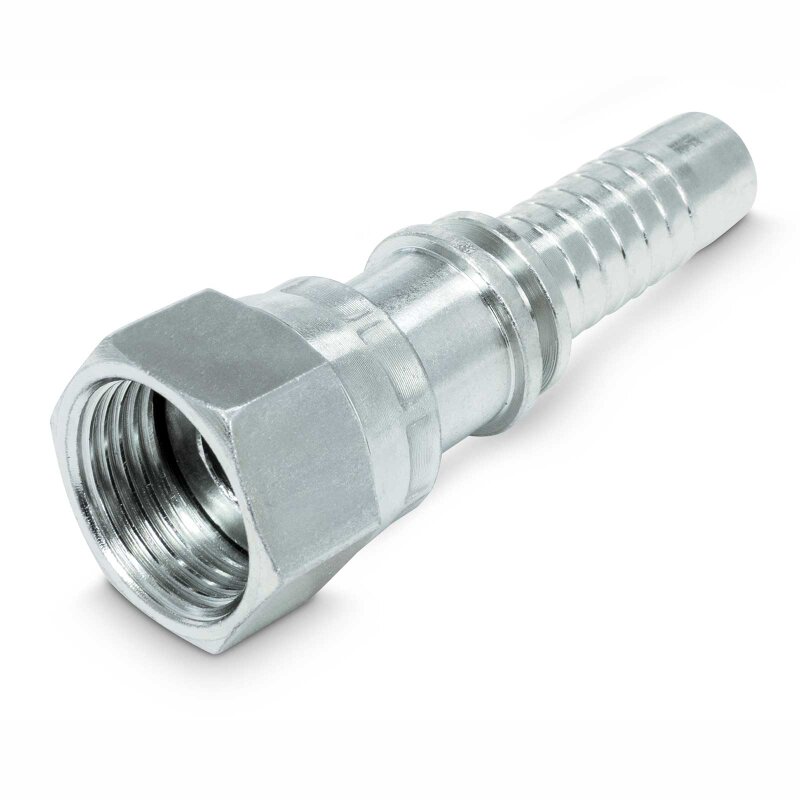

Pressnippel ORFS Überwurfmutter LORF
ORFS-Dichtform mit Überwurfmutter - UN-/UNF-/UNS-Gewinde
Technische Daten:
DN: 6 - 25
d: 4,0 - 20,0 mm
E: 17 - 41 mm
L: 52,2 - 90,5 mm
Material: Automatenstahl
Oberfläche: CrIII
|

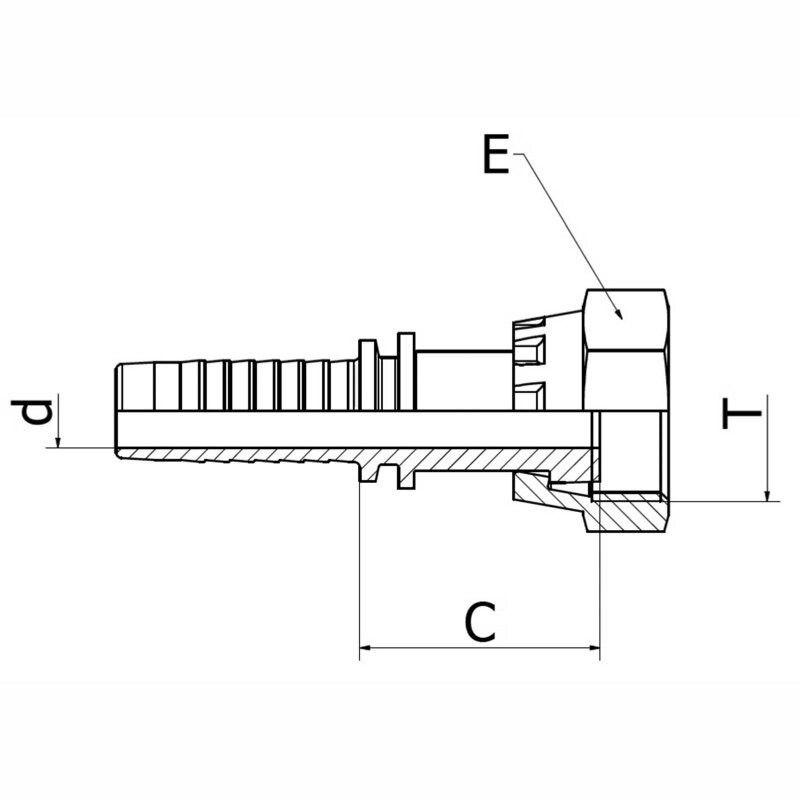

Nennweite
(mm)
|
Größe |
Zoll |
Anschluss T |
Abzugsmaß C
(mm)
|
d
(mm)
|
E
(mm)
|
L
(mm)
|
VE
|
| 6 | 04 | 1/4" | 9/16-18 | 24,0 | 4,0 | 17 | 52,5 | 5 |
| 6 | 04 | 1/4" | 11/16-16 | 24,0 | 4,0 | 22 | 49,0 | 5 |
| 8 | 05 | 5/16" | 11/16-16 | 24,0 | 5,5 | 22 | 51,5 | 5 |
| 10 | 06 | 3/8" | 11/16-16 | 25,5 | 7,0 | 22 | 55,0 | 5 |
| 10 | 06 | 3/8" | 13/16-16 | 30,0 | 7,0 | 24 | 59,5 | 5 |
| 12 | 08 | 1/2" | 13/16-16 | 30,0 | 9,5 | 24 | 61,5 | 5 |
| 12 | 08 | 1/2" | 1-14 | 33,0 | 9,5 | 30 | 64,5 | 5 |
| 16 | 10 | 5/8" | 1-14 | 31,0 | 12,0 | 30 | 65,0 | 5 |
| 19 | 12 | 3/4" | 1.3/16-12 | 35,3 | 15,0 | 36 | 74,8 | 5 |
| 25 | 16 | 1" | 1.7/16-12 | 37,0 | 20,0 | 41 | 90,5 | 1 |
Standardnennweiten in Fettdruck
Datenblatt ValCon Pressnippel ORFS Überwurfmutter LORF
Pressmaßtabelle für ValCon Schlauchleitungen
| Hersteller: | ValCon Quality Hydraulics |
| Kategorie: | Schlaucharmaturen |
| Artikelnummer: | PN-ORFS-VCLORF |
| Versandgewicht: | 0,03 kg |
| Artikelgewicht: | 0,03 kg |
| Inhalt: | 1,00 Stück |
