• Pressnippel ORFS Außengewinde ORM - ORFS-Dichtform - Außengewinde mit stirnseitigem O-Ring - UN-/UNF-/UNS-Gewinde
  • Pressnippel ORFS Außengewinde ORM - ORFS-Dichtform - Außengewinde mit stirnseitigem O-Ring - UN-/UNF-/UNS-Gewinde

Pressnippel ORFS Außengewinde ORM - ORFS-Dichtform - Außengewinde mit stirnseitigem O-Ring - UN-/UNF-/UNS-Gewinde

ab 1,60 €
inkl. 19% USt. , zzgl. Versand
ab Stückpreis / Stück (1,00 Stück)
1 2,39 € *
10 2,18 € *
25 1,81 € *
50 1,60 € *

Pressnippel ORFS Außengewinde ORM - ORFS-Dichtform - Außengewinde mit stirnseitigem O-Ring - UN-/UNF-/UNS-Gewinde

  • Nennweite | Anschluss T

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

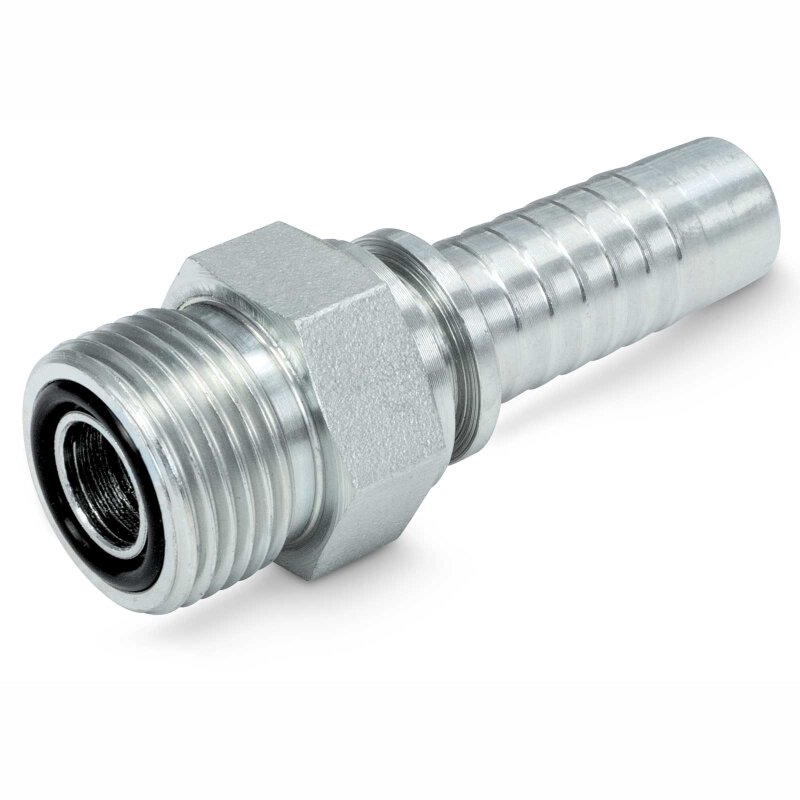

Pressnippel ORFS Außengewinde ORM

ORFS-Dichtform - Außengewinde mit stirnseitigem O-Ring - UN-/UNF-/UNS-Gewinde

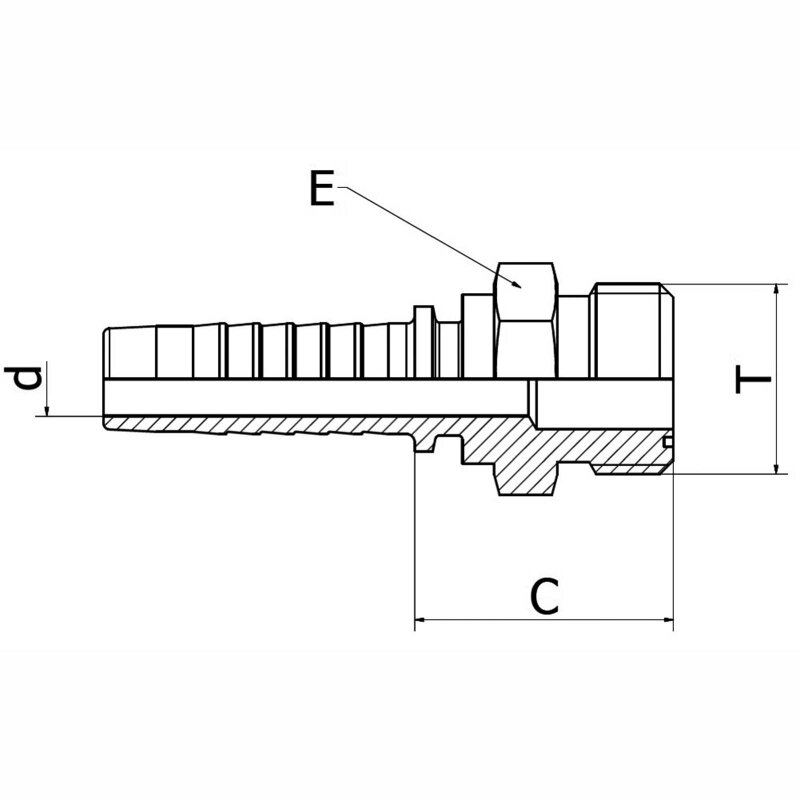

Technische Daten Pressnippel mit Außengewinde:

DN: 6 - 25
d: 4,0 - 20,0 mm
E: 15 - 38 mm
L: 48,2 - 90,9 mm


Material: Automatenstahl
Oberfläche: CrIII



Nennweite
(mm)
 Größe

 Zoll

 Anschluss T
Abzugsmaß C
(mm)
d
(mm)
E
(mm)
L
(mm)
VE
6 04 1/4"1/4" 9/16-18 32,2 4,0 15 48,2 5
10 06 3/8" 11/16-16 26,2 7,0 19 55,7 5
12 08 1/2" 13/16-16 29,3 9,5 22 60,8 5
16 10 5/8" 1-14 33,4 12,0 27 67,9 5
19 12 3/4" 1.3/16-12 35,9 15,0 32 75,5 5
25 16 1" 1.7/16-12 37,4 20,0 38 90,9 1

Standardnennweiten in Fettdruck

Datenblatt ValCon ORFS Außengewinde ORM

PDF
Datenblatt ValCon ORFS Außengewinde ORM

Pressmaßtabelle für ValCon Schlauchleitungen

PDF
Pressmaßtabelle für ValCon Schlauchleitungen
Hersteller: ValCon Quality Hydraulics
Kategorie: Schlaucharmaturen
Artikelnummer: PN-ORFS-VCORM
Versandgewicht‍: 0,03 kg
Artikelgewicht‍: 0,03 kg
Inhalt‍: 1,00 Stück
