Anwendung:
Fördern von Trinkwasser, Lebensmitteln oder Getränken.
Einsatzbereiche:
Trinkwasserschlauch mit erhöhter Formstabilität, einsetzbar bei Volksfesten, Messeveranstaltungen und Schankanlagen sowie in der kommunalen Wassernotversorgung. Verwendbar für die Durchleitung von Trinkwasser, Säften, Weinen, Bier, alkoholische Lebensmittel >50 Vol%, Milch, tierische und pflanzliche Öle und Fette. Anwendung im gewerblichen und privaten Bereich, Lebensmittelindustrie.
Vorteile:
PROFILINE-AQUA PLUS ist ein Trinkwasserschlauch für die Trinkwasserversorgung und entspricht der KTWLeitlinie des Umweltbundesamtes nach Kat. «A» und dem DVGW Arbeitsblatt W270.
Bei diesen Prüfungen handelt es sich :
• bei der KTW-Empfehlung um eine Prüfung der chemischen Ablagerung im Trinkwasser, geprüft am Endprodukt.
• bei der DVGW W270-Prüfung handelt es sich um eine mikrobakteriologische Materialprüfung.
Werkstoff:

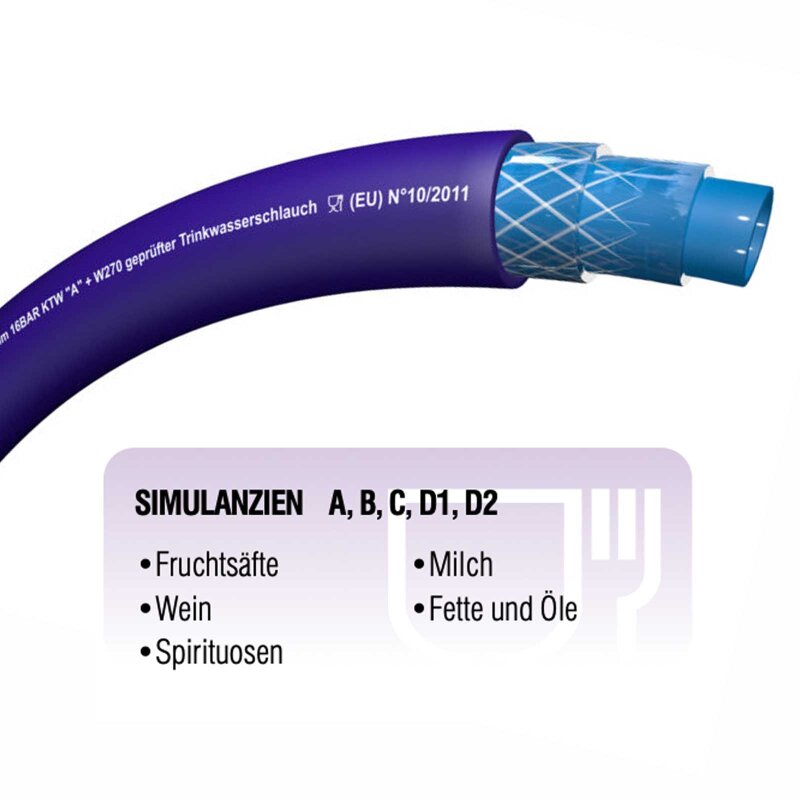

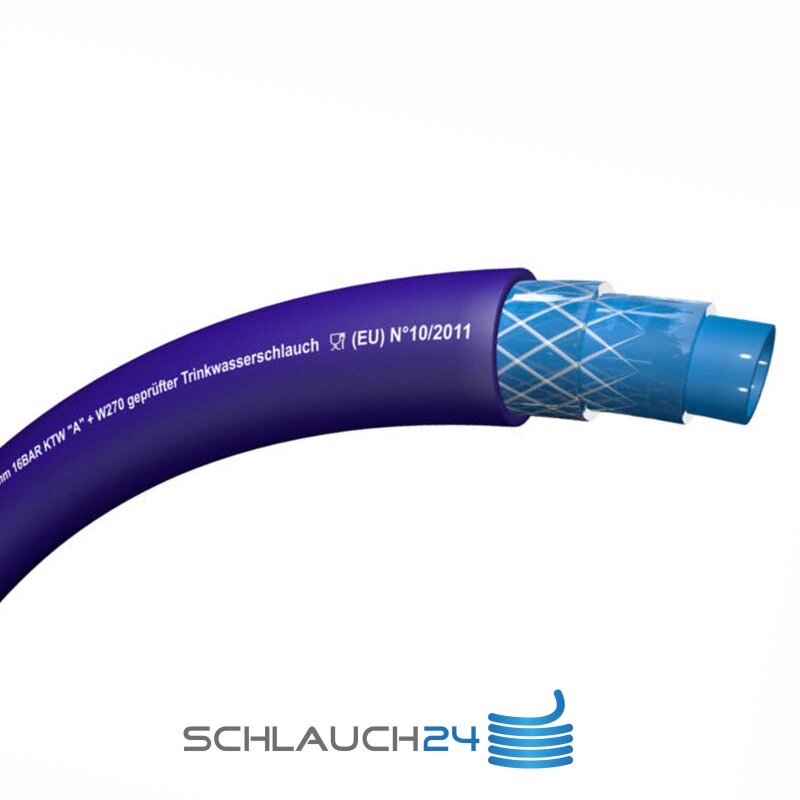

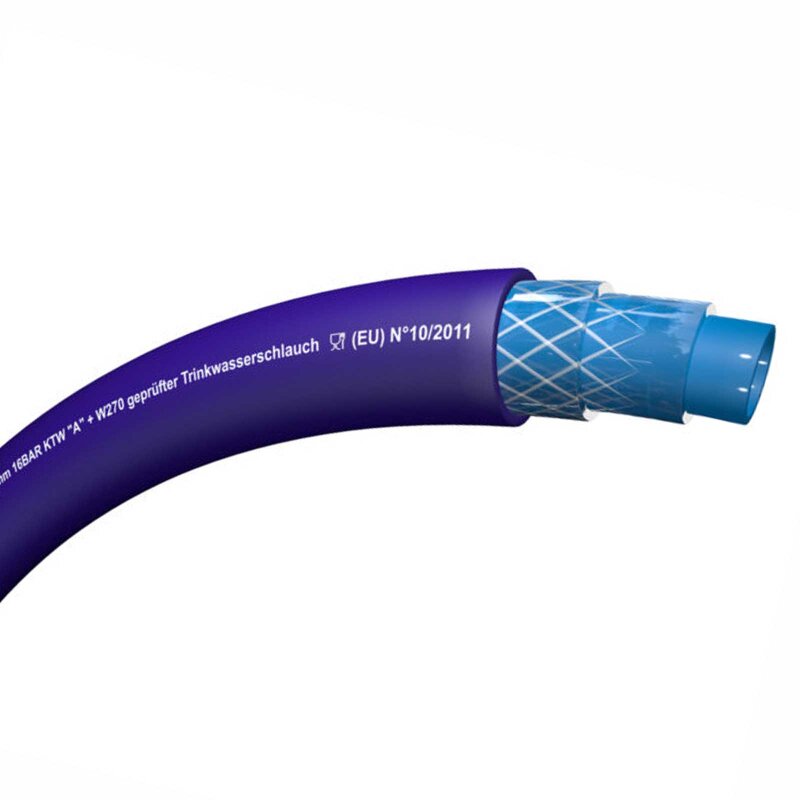

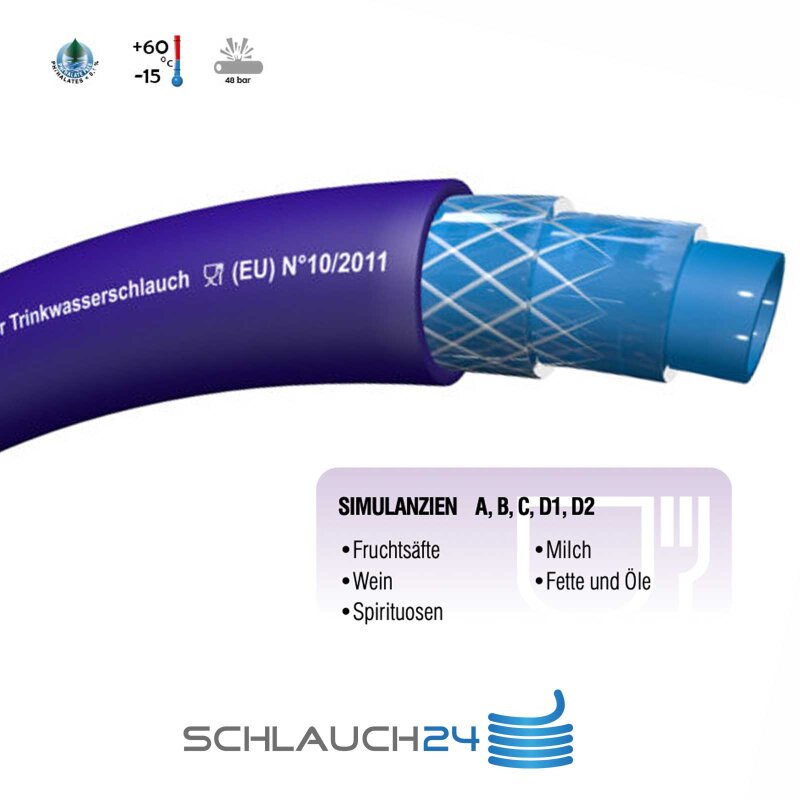

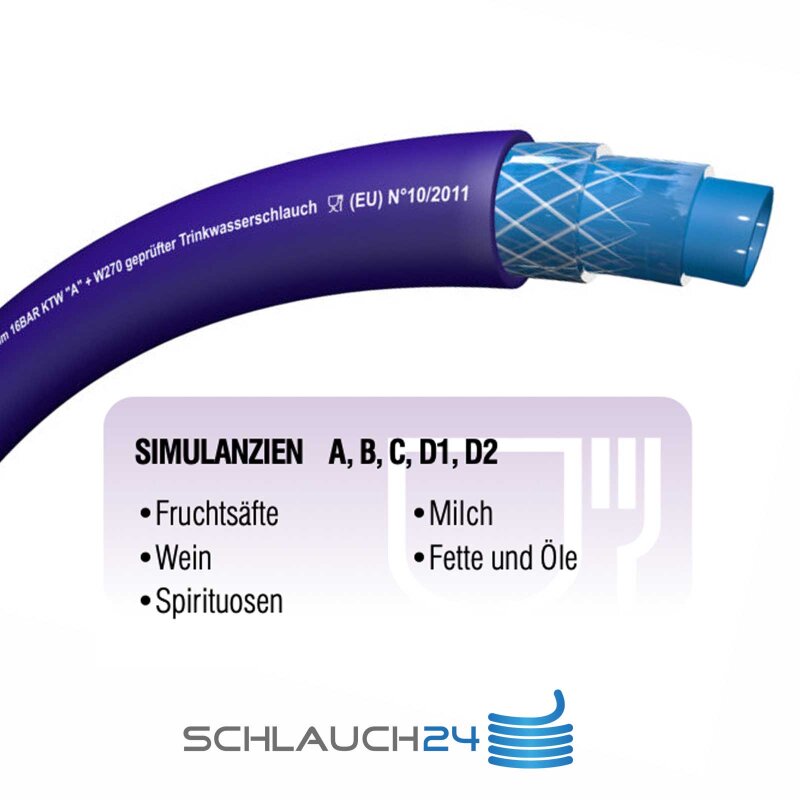

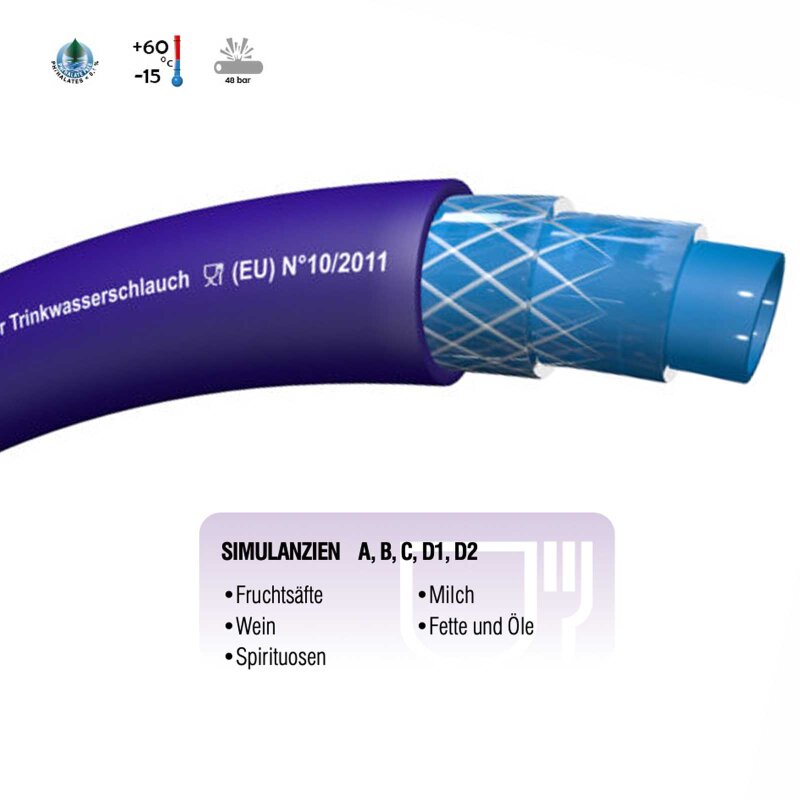

Decke und Zwischenaufbau aus elastomerischem PE mit Polyester-Gewebeeinlage und glatter PE-Innenseele, geprüft nach KTW-BWGL & DVGW-W270, entspricht den Anforderungen der Verordnungen (EG) 1935/2004 & (EU) 10/2011 (Simulanzien A, B, C, D1 und D2).
Temperaturbereich: -15°C bis +60°C
Betriebsdruck: 16 bar (Berstdruck: 48 bar)
Chemische Beständigkeit: Chemische Beständigkeitstabelle von Schläuchen Kolonne E. Geprüft für Trinkwasser beim Hygiene-Institut Gelsen-kirchen nach KTW-Empfehlung und DVGW Arbeitsblatt W270.
Hinweis und Empfehlung zur Einbindung des Schlauchs: Es dürfen nur Zugelassene Armaturen gemäß KTW/ W270 z.B. Karasto (Geka, Geka Plus) für den Trinkwasserbereich genutz werden.
Hinweise vor Verwendung: Vor der ersten Verwendung wird eine Reinigung des Schlauchs empfohlen.
Aufdruck: PROFILINE-AQUA PLUS SOFT ø inn 16 BAR KTW «A» + W270 geprüfter Trinkwasserschlauch (EU) N°10/2011 [Herstellungsjahr] [Prod. Nr]
Technische Daten:
|
Innen-Ø
(mm)
|
Ø-Außen
(mm)
|
Wandstärke
(mm)
|
Betriebsdruck
(bar)
|
Berstdruck
(bar)
|
Biegeradius
(mm)
|
Gewicht
(kg/m)
|
max. Rollenlänge
(m)
|
| 10 |
15,0 |
2,5 |
16 |
48 |
90 |
0,087 |
50 |
| 13 |
20,0 |
3,5 |
16 |
48 |
110 |
0,161 |
50 |
| 19 |
27,0 |
4,0 |
16 |
48 |
215 |
0,254 |
50 |
| 25 |
34,5 |
4,75 |
16 |
48 |
295 |
0,394 |
50 |
Druckangaben bezogen auf Raumtemperatur / Hoher Druck und/oder Temperatur führen zu einer Verkürzung der Lebensdauer / Garantieangaben bezogen auf nachgewiesene Material- und Fabrikationsfehler -fachgerechte Armaturenmontage, empfohlene Einsatzbedingungen und ordnungsgemäßer Gebrauch des Schlauchmaterials vorausgesetzt. Alle technische Daten wurden ermittelt nach ISO-Standards und bei 20 °C Umgebungs- und Mediumtemperatur, technische Änderungen vorbehalten. Toleranzen lt. Hersteller +/- 0,5 bis 0,8mm siehe Datenblatt.
