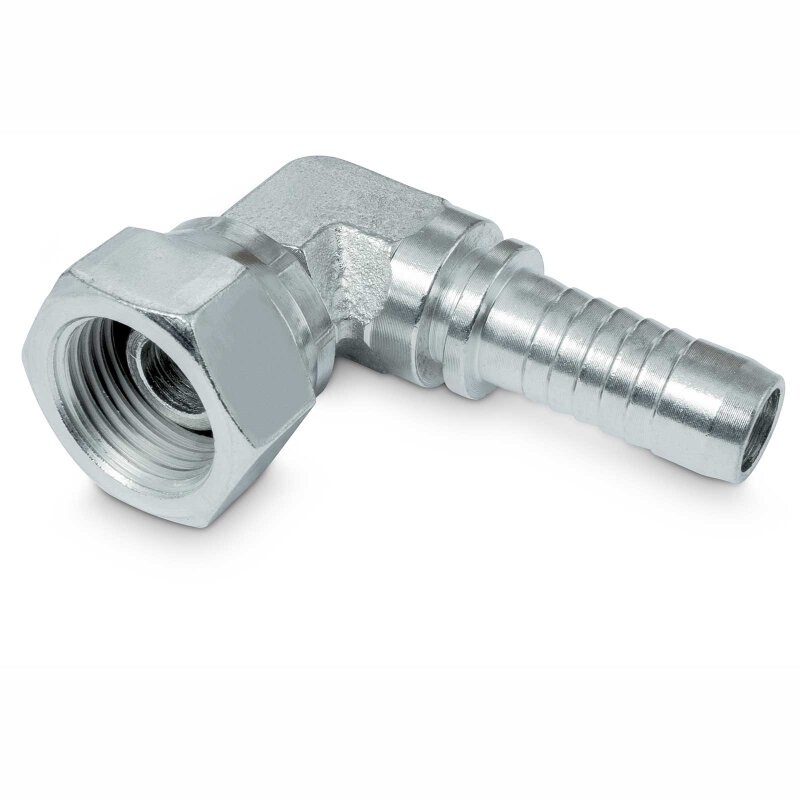

Pressnippel DKR 90° BF 90° KOMPAKT - BSP-Dichtkopf - 60°-Konus mit Überwurfmutter - BSP-Gewinde

ab 1,60 €
inkl. 19% USt. , zzgl. Versand
ab Stückpreis / Stück (1,00 Stück)
1 2,39 € *
10 2,18 € *
25 1,81 € *
50 1,60 € *

Pressnippel DKR 90° KOMPAKT BF 90° KOMPAKT - BSP-Dichtkopf - 60°-Konus mit Überwurfmutter - BSP-Gewinde

  • Nennweite | Anschluss

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

Pressnippel DKR 90° BF 90° - BSP-Dichtkopf - 60°-Konus - BSP Gewinde

Pressnippel DKR 90° KOMPAKT BF 90° KOMPAKT - BSP-Dichtkopf - 60°-Konus mit Überwurfmutter - BSP-Gewinde

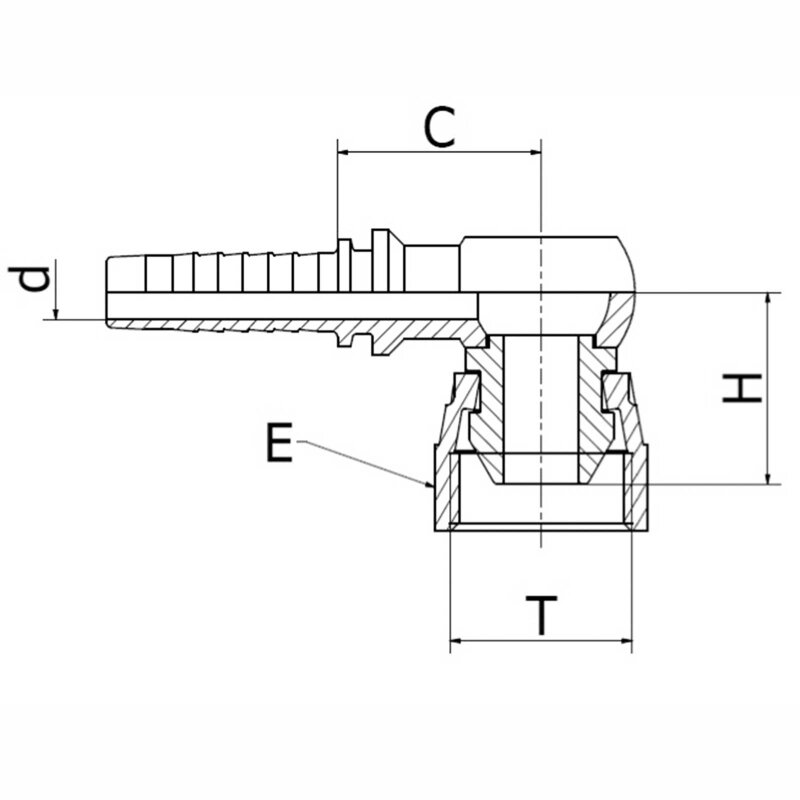

Technische Daten Pressnippel - BSP Dichtkopf & Gewinde:

DN: 6 - 19 mm
d: 4,0 - 15,0 mm
E: 19 - 32 mm
H: 21,0 - 29,0 mm
L: 53,0 - 80,5 mm

Material: Automatenstahl
Oberfläche: CrIII



Nennweite
(mm)
 Größe
Zoll
 Anschluss T
Abzugsmaß C
(mm)
d
(mm)
E
(mm)
H
(mm)
L
(mm)
VE
6 04 1/4"1/41/4" 1/4-19 25,0 4,0 19 21,0 53,0 5
10 06 3/8" 3/8-19 28,0 7,0 27 27,5 60,5 5
12 08 1/2" 1/2-14 27,0 9,5 27 27,0 58,5 5
19 12 3/4" 3/4-14 31,0 15,0 32 29,0 80,5 5



Datenblatt ValCon Pressnippel DKR 90° KOMPAKT BF 90° KOMPAKT

PDF
Datenblatt ValCon Pressnippel DKR 90° KOMPAKT BF 90° KOMPAKT

Pressmaßtabelle für ValCon Schlauchleitungen

PDF
Pressmaßtabelle für ValCon Schlauchleitungen
Hersteller: ValCon Quality Hydraulics
Kategorie: Schlaucharmaturen
Artikelnummer: PN-DKR-VCB90K
Versandgewicht‍: 0,05 kg
Artikelgewicht‍: 0,05 kg
Inhalt‍: 1,00 Stück
