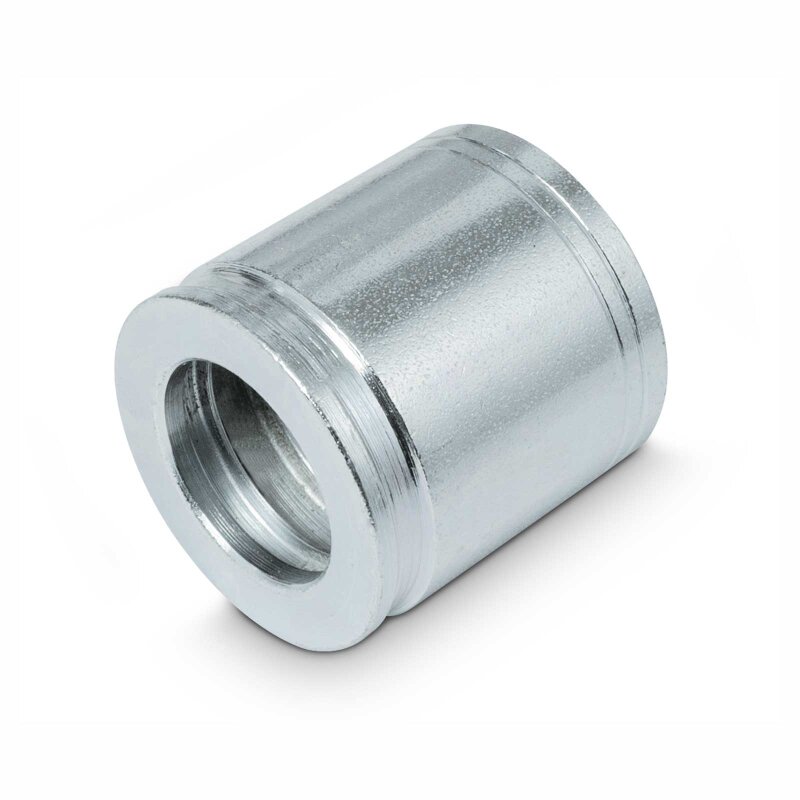

Pressfassung VC1 für V8-2SN
Pressfassung VC1 für V8-2SN, V8-MP (DN12 – DN16) und V8-UNIVERSAL (DN09, DN16 – DN25) mit Nicht-Schäl-Fassung zur sicheren Befestigung von Hydraulik-Pressarmaturen am Hydraulikschlauch.

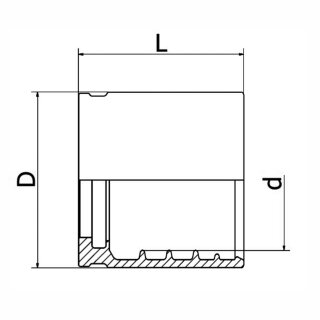

Technische Daten Pressfassung VC1:
DN: 6 - 25 mm
D: 22,0 - 46,0 mm
L: 28,0 - 47,5 mm
d: 15,8 - 39,0 mm
Anwendung: Nicht-Schäl-Fassung
Material: Automatenstahl
Oberfläche: CrIII
Innen Ø
(mm)
|
Zoll
|
D
(mm)
|
L
(mm)
|
d
(mm)
|
VE
|
6
|
1/4" |
22,0
|
28,0 |
15,8
|
5
|
8 | 5/16" | 24,0 | 28,0 | 17,5 | 5 |
10 | 3/5" | 26,0 | 28,0 | 20,0 | 5 |
12 | 1/2" | 30,0 | 31,0 | 23,3 | 5 |
16 | 5/8" | 33,0 | 31,0 | 26,5 | 5 |
19 | 3/4" | 37,0 | 38,0 | 30,4 | 5 |
25 | 1" | 46,0 | 47,5 | 39,0 | 5 |
Datenblatt ValCon VC1 Pressfassung
Pressmaßtabelle für ValCon Schlauchleitungen
Hersteller: | ValCon Quality Hydraulics |
Kategorie: | Pressfassungen |
Artikelnummer: | FA-VC1-10 |
GTIN: | 4048418260841 |
Versandgewicht: | 0,05 kg |
Artikelgewicht: | 0,05 kg |
